Schritt 7 von 38
Kapitel 1 · Audio-Fundament

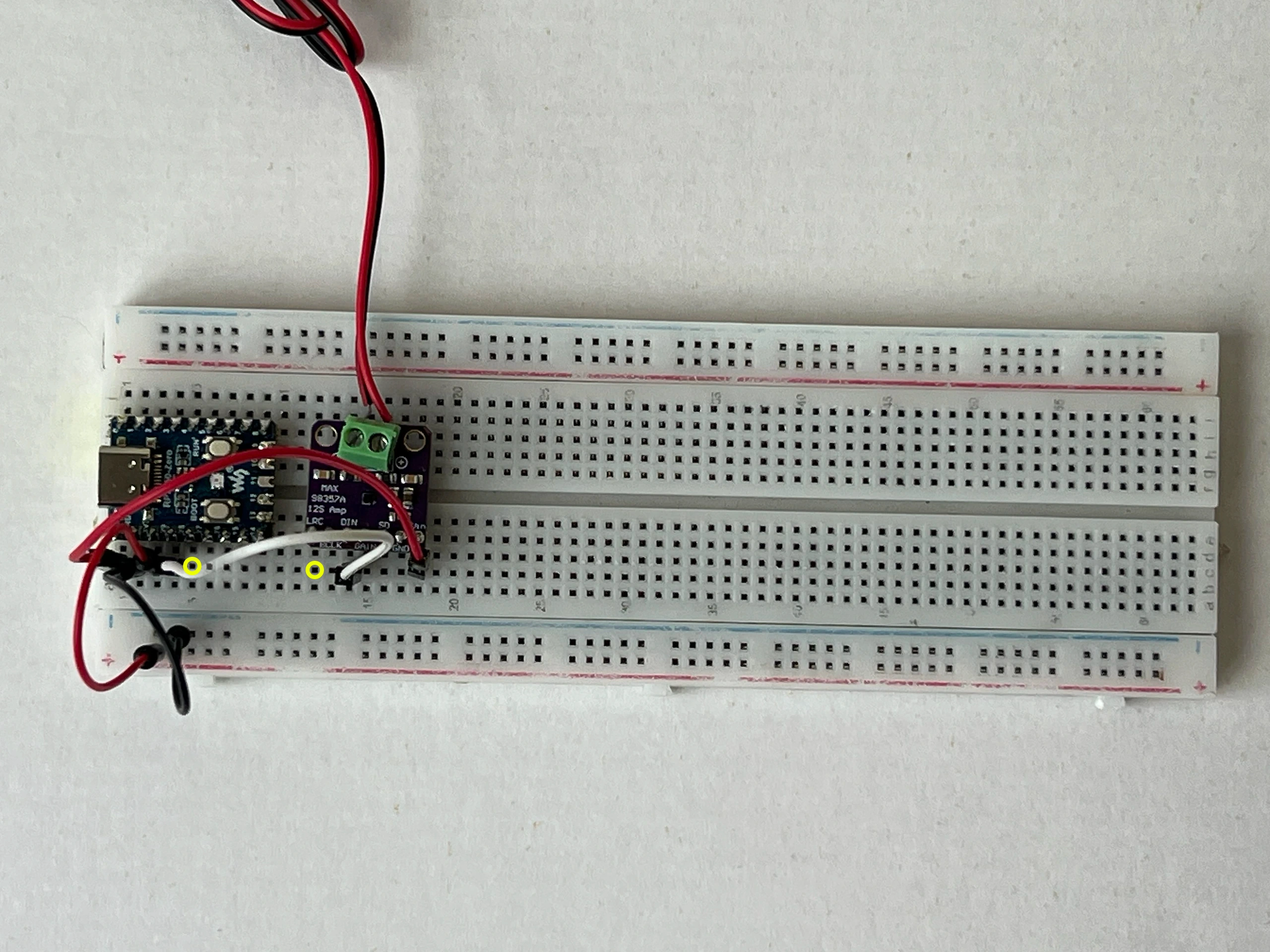

Übersicht: Gelb markiert ist, wohin es gehört. Zum Vergrößern antippen.

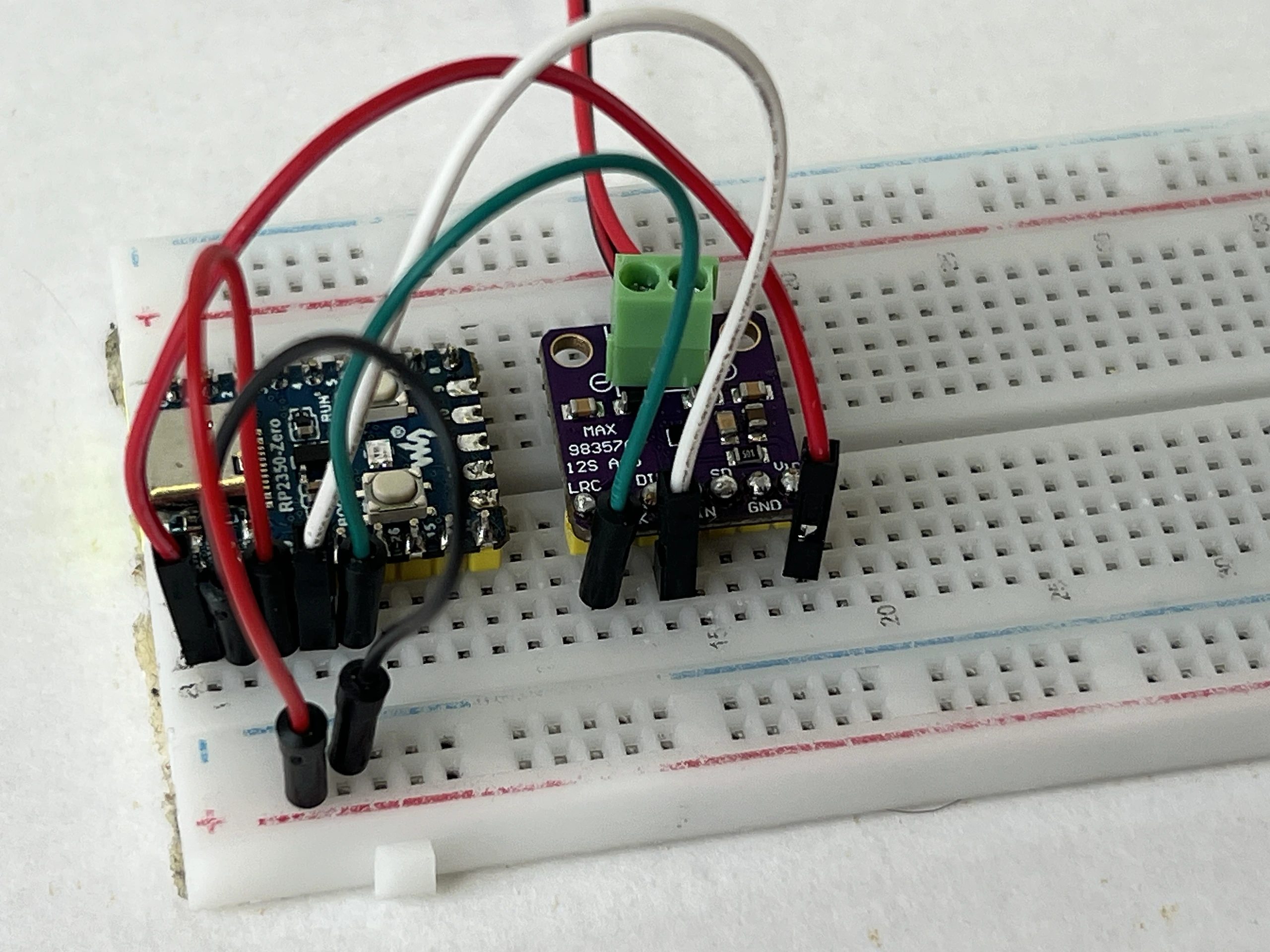

Nahaufnahme: So sieht es aus, wenn es stimmt. Zum Vergrößern antippen.
Steck ein grünes Kabel von B5 beim Chip nach B12 beim Audioboard.
Auf Spalte 5 sitzt der Pin GP28, auf Spalte 12 der Pin LRC. Diese Leitung sagt, ob eine Zahl zum linken oder zum rechten Kanal gehört.
B5 · Pin GP28 am Chip → nach B12 · Pin LRC am Audioboard
