Schritt 5 von 38 Kapitel 1 · Audio-Fundament

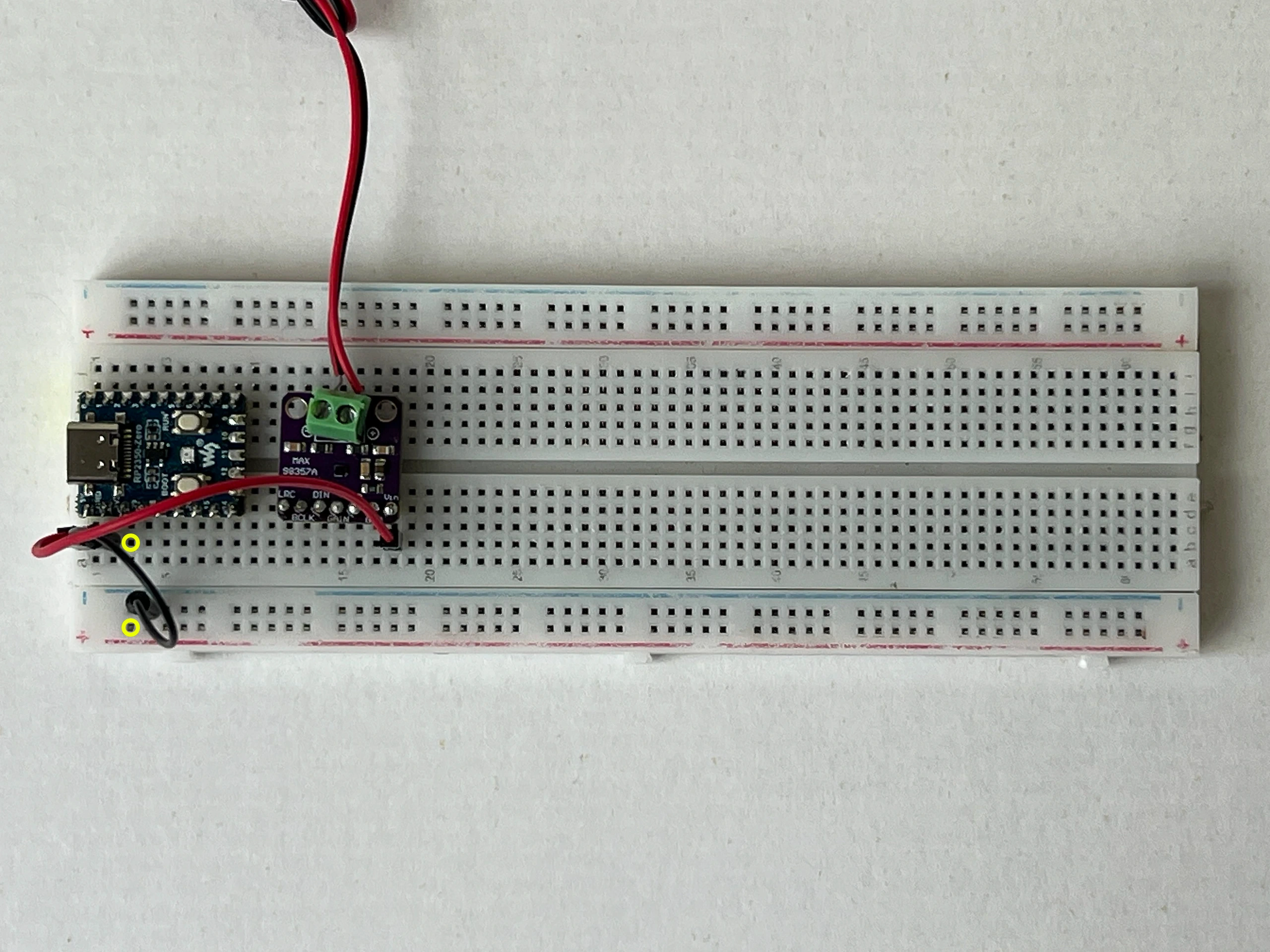

Das ganze Steckbrett von oben. Gelbe Ringe markieren die beiden Enden: B3 am Chip und die Plus-Schiene am Rand.
Übersicht: Gelb markiert ist, wohin es gehört. Zum Vergrößern antippen.

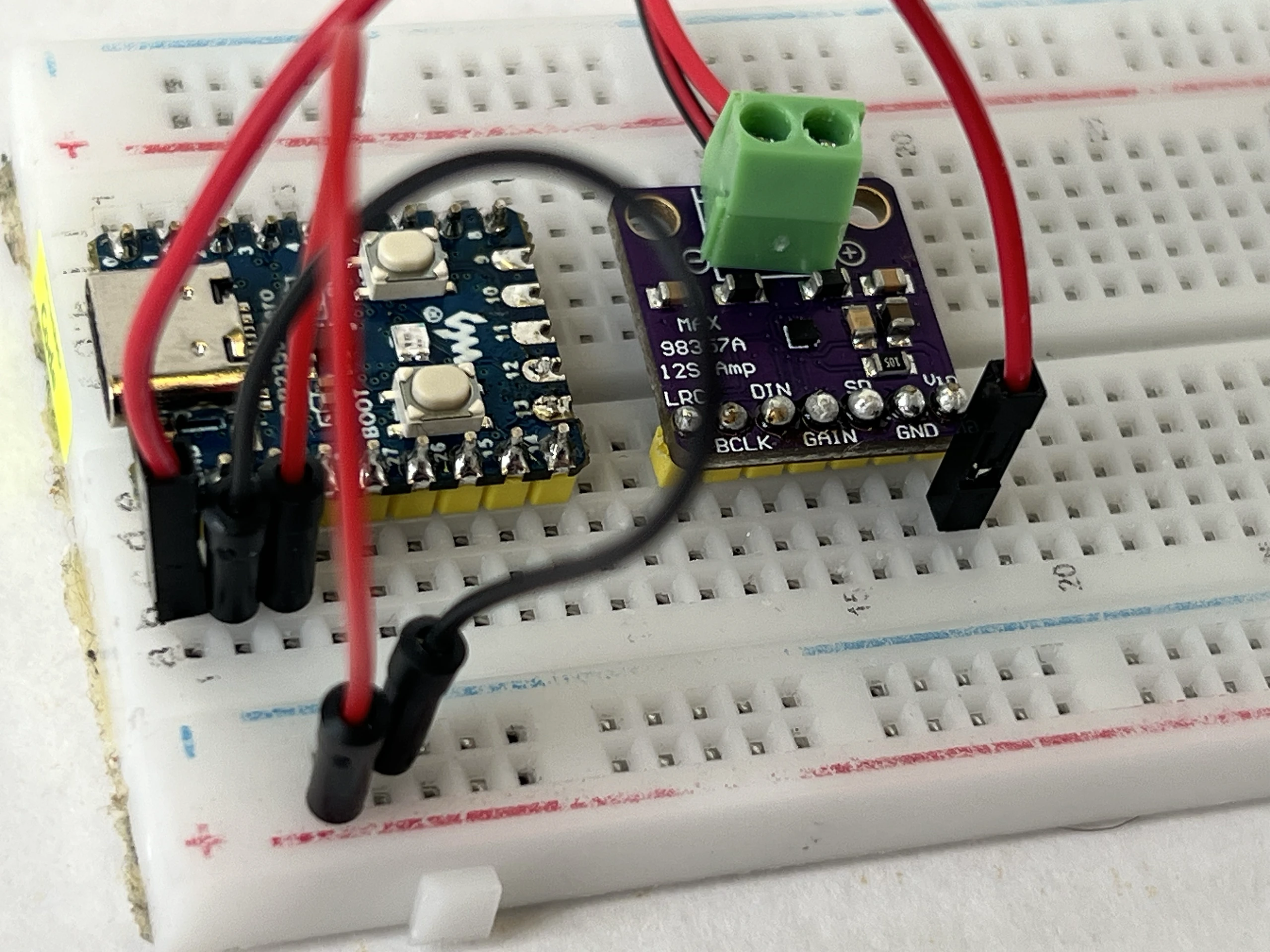

Aus der Nähe: das Kabel steckt fertig, zwischen B3 am Chip und der Plus-Schiene am Rand.
Nahaufnahme: So sieht es aus, wenn es stimmt. Zum Vergrößern antippen.

Steck ein rotes Kabel von B3 beim Chip in die Plus-Schiene am Rand.

Auf Spalte 3 sitzt der Pin 3V3. Nimm dieselbe Randleiste wie eben. Die Plus-Schiene ist dort die Reihe mit dem roten Strich, direkt neben der Minus-Schiene.

B3 · Pin 3V3 am Chip nach Plus-Schiene

Was ist der Unterschied zwischen 3V3 und 5V?

Volt ist ein Maß für Druck, ähnlich wie beim Wasser. 5 Volt drücken stärker als 3,3 Volt, so wie ein Gartenschlauch stärker spritzt als ein tropfender Hahn. „3V3“ heißt einfach 3,3 Volt. Auf den Chip gedruckt passt kein Komma.

Aus dem USB-Kabel kommen 5 Volt. Die will der Verstärker haben, er muss ja einen Lautsprecher schieben. Die Regler brauchen weniger. Für sie macht der Chip aus den 5 Volt eigene 3,3 Volt und gibt sie am Pin 3V3 wieder heraus.

Deshalb gehen zwei verschiedene rote Kabel vom Chip weg: eins bringt die 5 Volt zum Verstärker, eins bringt die 3,3 Volt auf die Plus-Schiene, an der später alle vier Regler hängen.

Oben und unten am Brett liegt je ein Paar Schienen: eine für Plus und eine für Minus. Alle vier laufen über die ganze Länge durch. In der Zeichnung ist Plus rot und Minus dunkel; am echten Brett erkennst du Minus am blauen Strich.
