Bread-S4

Schritt 4 von 38 Kapitel 1 · Audio-Fundament

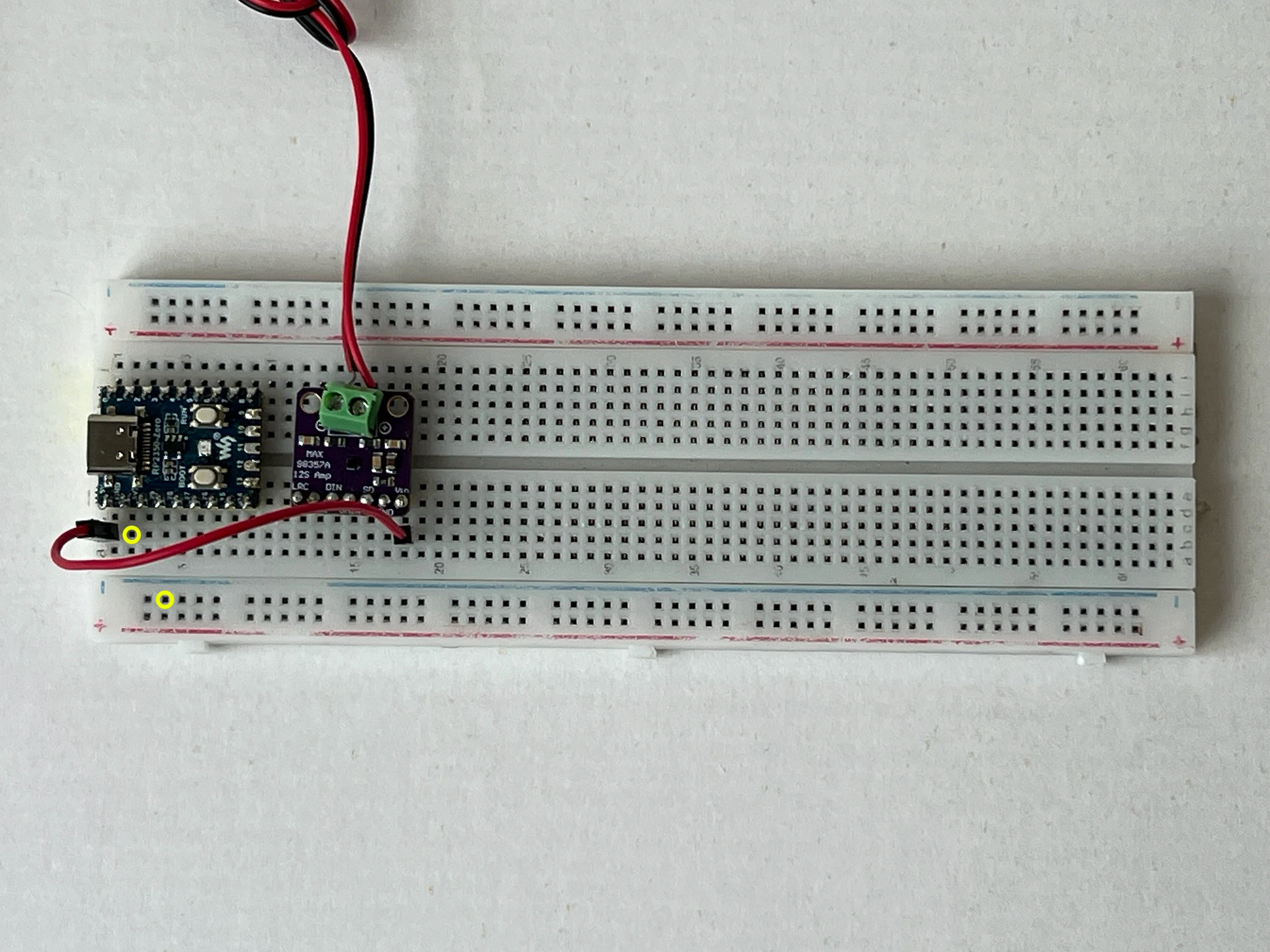

Das ganze Steckbrett von oben. Gelbe Ringe markieren die beiden Enden: B2 am Chip und die Minus-Schiene am Rand.
Übersicht: Gelb markiert ist, wohin es gehört. Zum Vergrößern antippen.

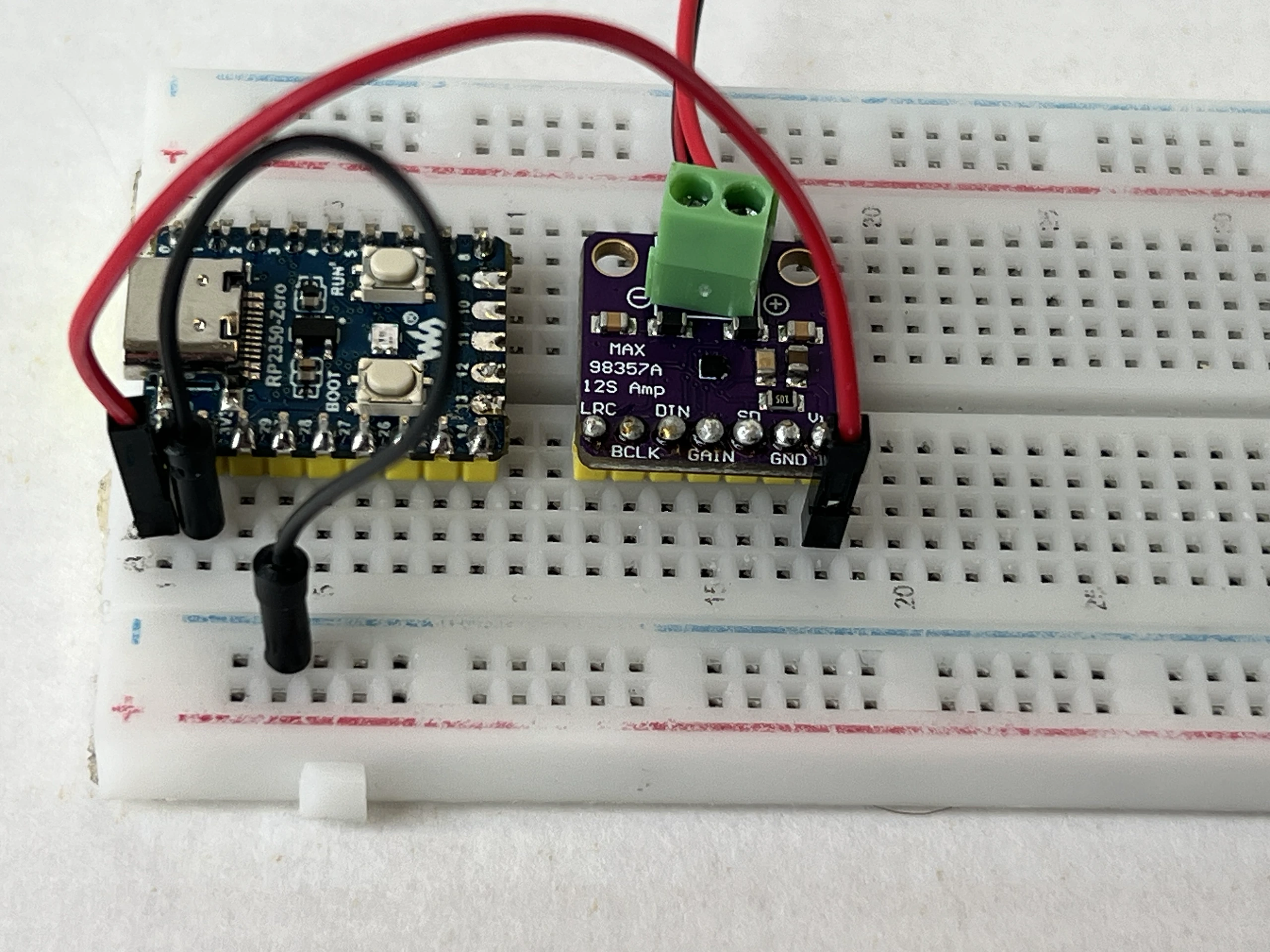

Aus der Nähe: das Kabel steckt fertig, zwischen B2 am Chip und der Minus-Schiene am Rand.
Nahaufnahme: So sieht es aus, wenn es stimmt. Zum Vergrößern antippen.

Steck ein schwarzes Kabel von B2 beim Chip in die Minus-Schiene am Rand.

Auf Spalte 2 sitzt der Pin GND. Die Minus-Schiene ist die Leiste am Rand mit dem blauen Strich; ein schwarzes Kabel ist im ganzen Aufbau Minus.

B2 · Pin GND am Chip nach Minus-Schiene

Warum immer rot und schwarz?

Strom braucht einen Hinweg und einen Rückweg. Plus ist der Hinweg, Minus der Rückweg. Erst wenn beide da sind, fließt etwas. Eine Wasserleitung ohne Abfluss läuft ja auch nicht.

Rot und schwarz sind eine Abmachung unter Menschen, kein Gesetz für den Draht. Ein schwarzes Kabel an Plus würde genauso funktionieren. Aber du willst später auf dein Brett schauen und sofort sehen, was wohin gehört. Deshalb gilt in diesem Aufbau: Ein rotes Kabel ist Plus, ein schwarzes ist Minus. Viele Leute machen das so. Bei fremden Geräten kannst du dich darauf trotzdem nicht verlassen, und in einer Zeichnung schon gar nicht. Dort zählt nur, was danebensteht.

Deshalb hat auch das Brett zwei Farben am Rand: die Reihe mit dem roten Strich für Plus, die Reihe mit dem blauen Strich für Minus.

Oben und unten am Brett liegt je ein Paar Schienen: eine für Plus und eine für Minus. Alle vier laufen über die ganze Länge durch. In der Zeichnung ist Plus rot und Minus dunkel; am echten Brett erkennst du Minus am blauen Strich.
