Schritt 27 von 38 Kapitel 4 · Encoder 3: Attack

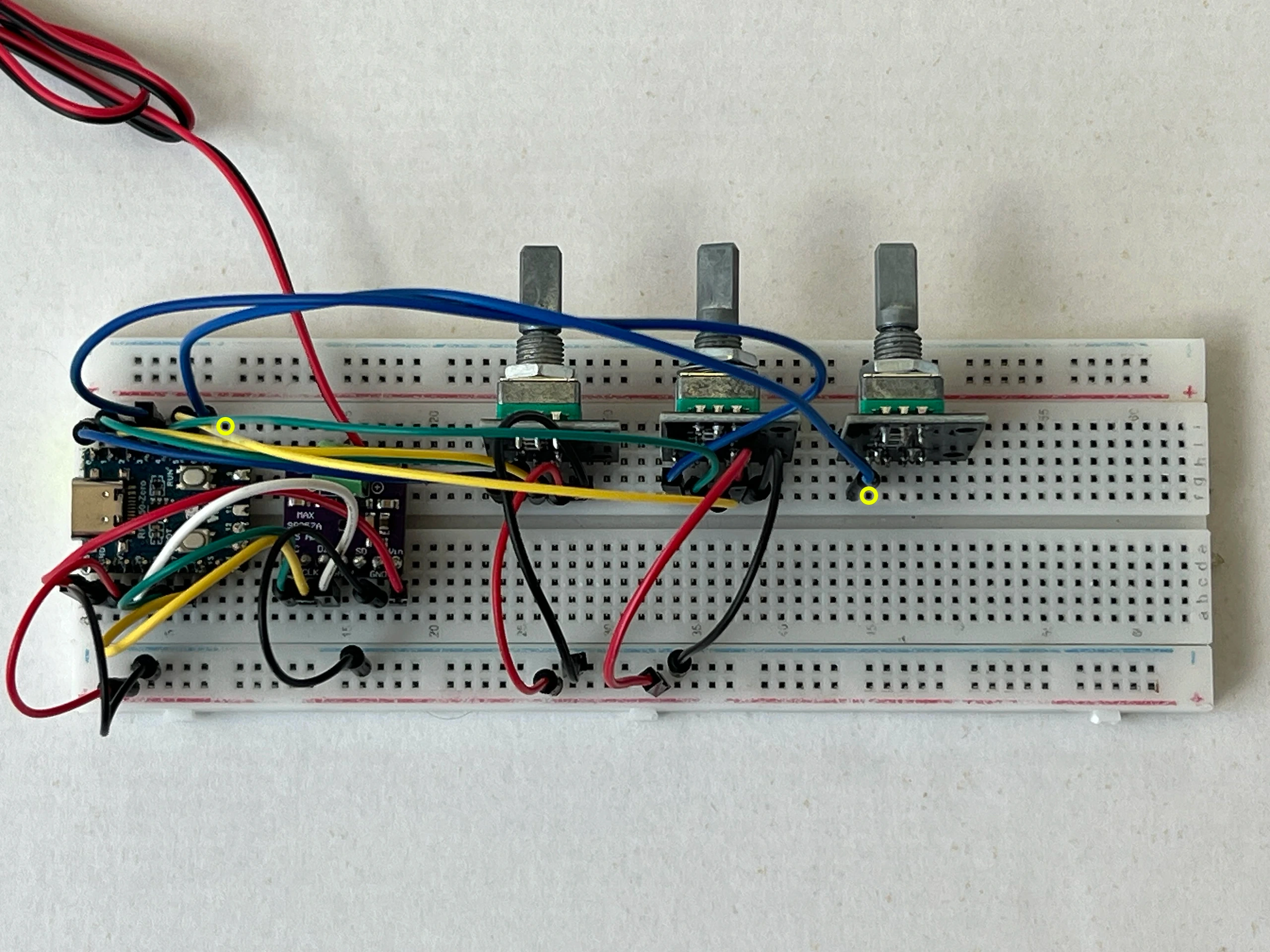

Das ganze Steckbrett von oben. Gelbe Ringe markieren die beiden Enden: F45 am Encoder 3 und J8 am Chip. — Übersicht: Gelb markiert ist, wohin es gehört. Zum Vergrößern antippen.

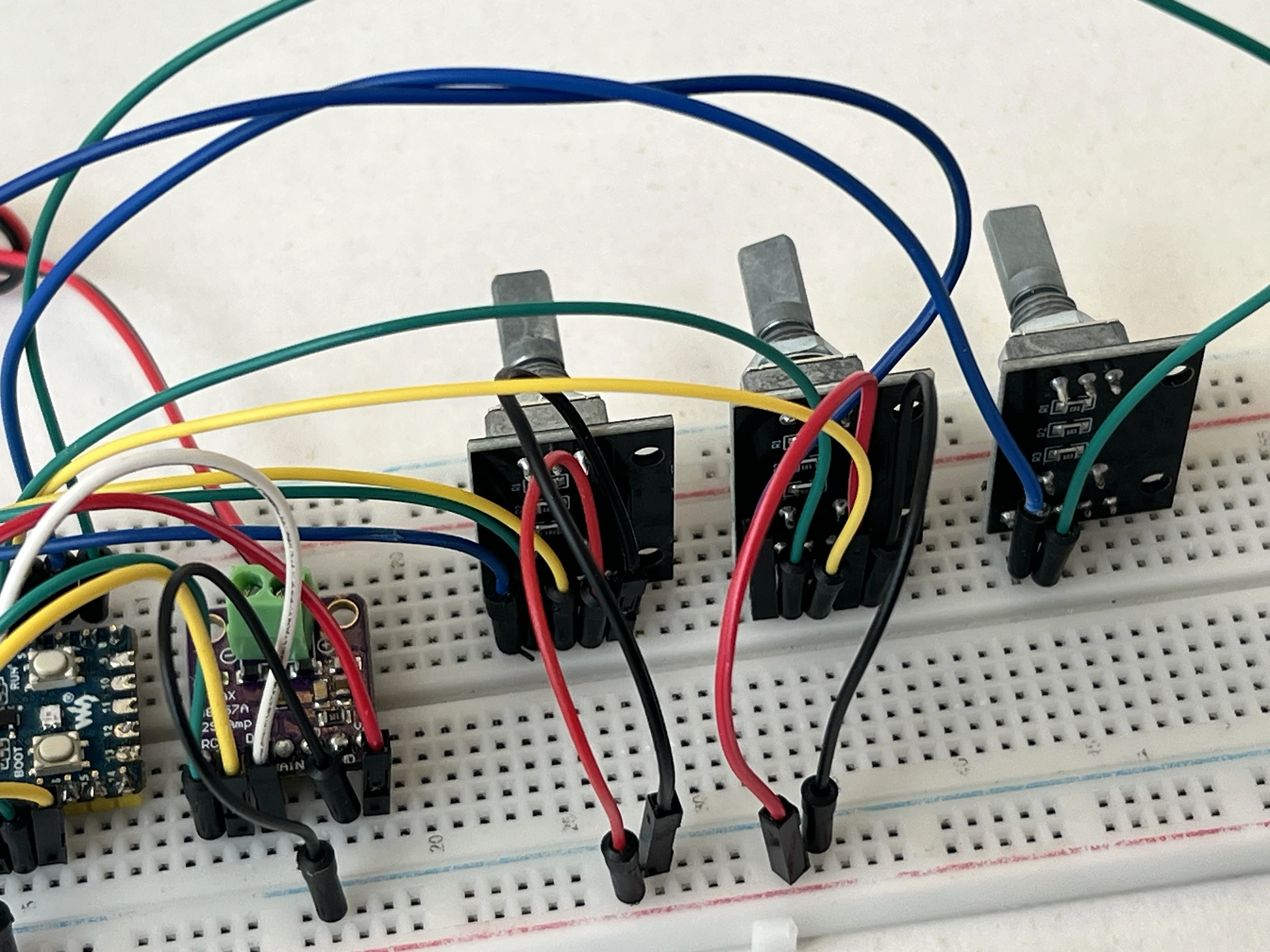

Aus der Nähe: das Kabel steckt fertig, zwischen F45 am Encoder 3 und J8 am Chip. — Nahaufnahme: So sieht es aus, wenn es stimmt. Zum Vergrößern antippen.

Steck ein grünes Kabel von F45 beim Regler nach J8 beim Chip.

F45 gehört zum Pin DT, J8 zum Pin GP7.

F45 · Pin DT am Encoder 3 nach J8 · Pin GP7 am Chip
