Schritt 20 von 38 Kapitel 3 · Encoder 2: Cutoff

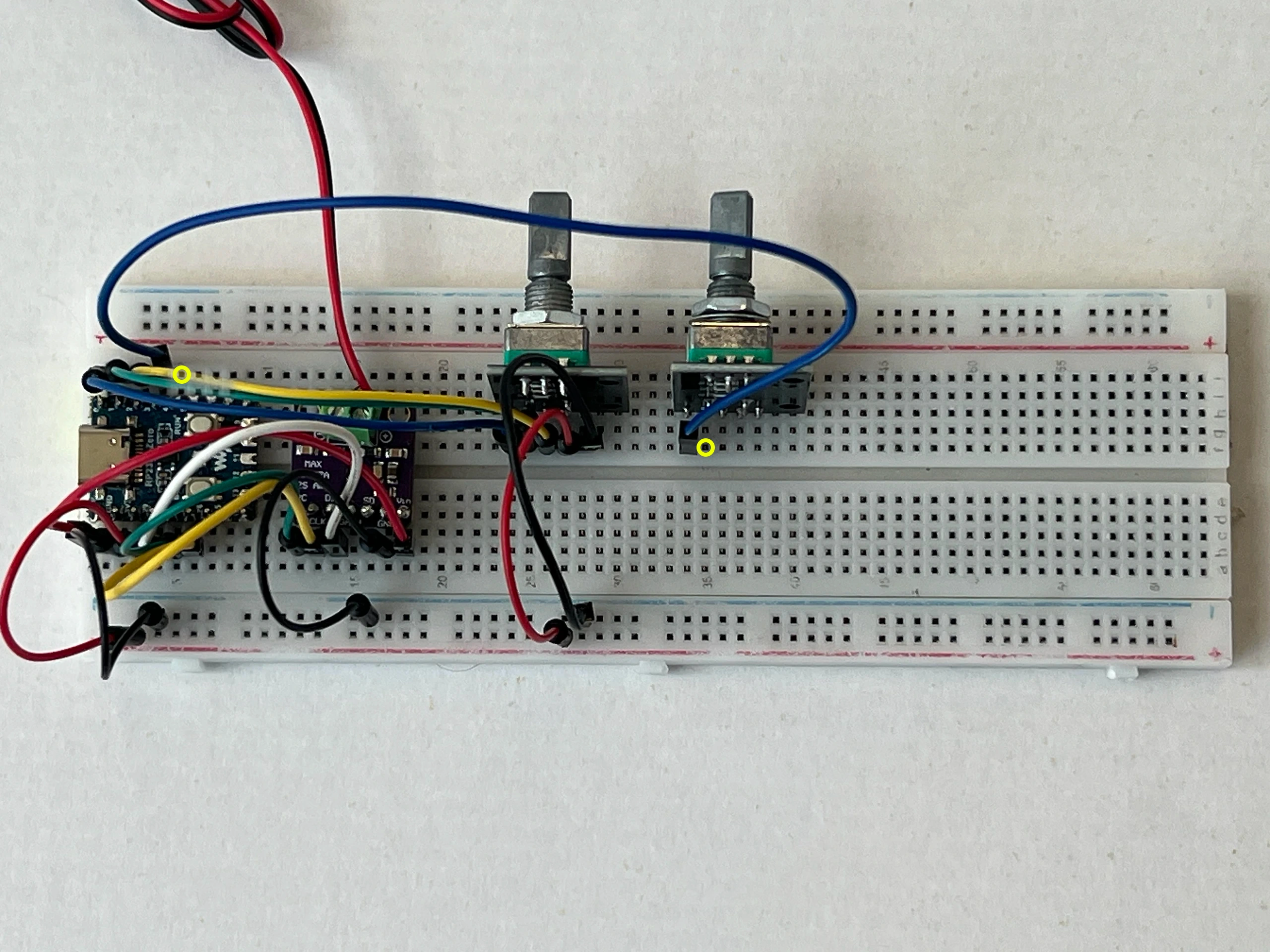

Das ganze Steckbrett von oben. Gelbe Ringe markieren die beiden Enden: F35 am Encoder 2 und J5 am Chip. — Übersicht: Gelb markiert ist, wohin es gehört. Zum Vergrößern antippen.

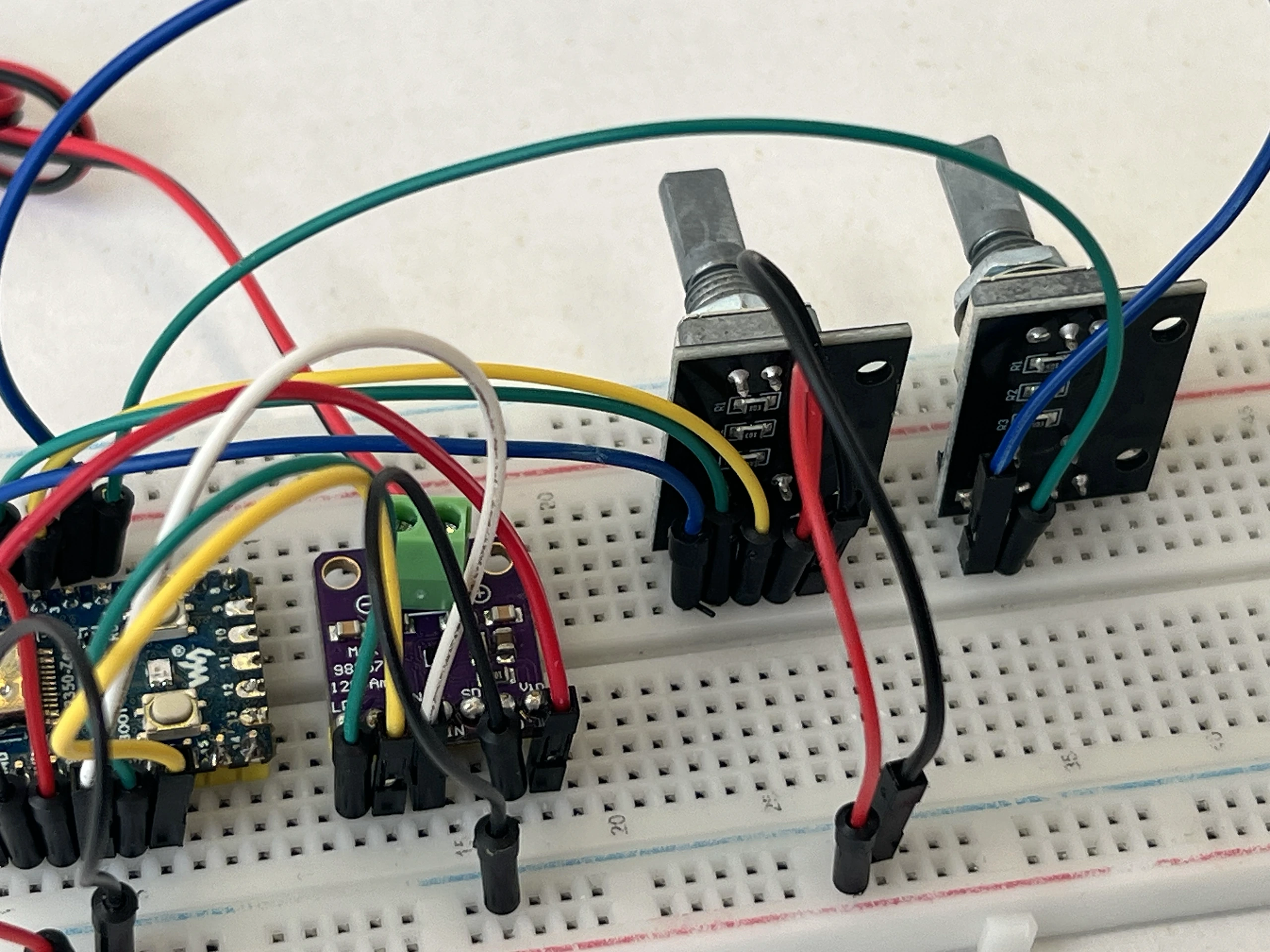

Aus der Nähe: das Kabel steckt fertig, zwischen F35 am Encoder 2 und J5 am Chip. — Nahaufnahme: So sieht es aus, wenn es stimmt. Zum Vergrößern antippen.

Steck ein grünes Kabel von F35 beim Regler nach J5 beim Chip.

F35 gehört zum Pin DT, J5 zum Pin GP4.

F35 · Pin DT am Encoder 2 nach J5 · Pin GP4 am Chip
