Schritt 19 von 38
Kapitel 3 · Encoder 2: Cutoff

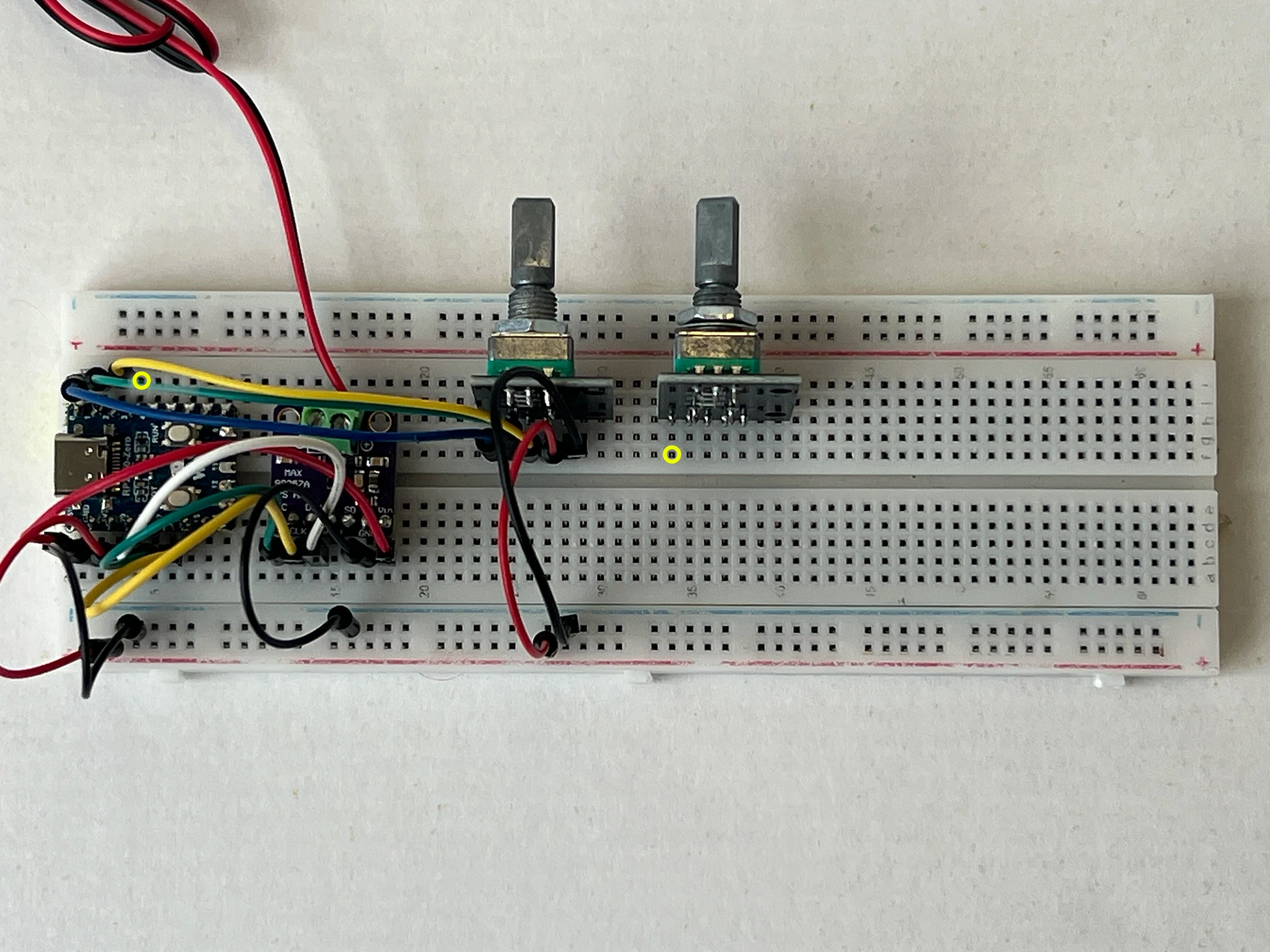

Übersicht: Gelb markiert ist, wohin es gehört. Zum Vergrößern antippen.

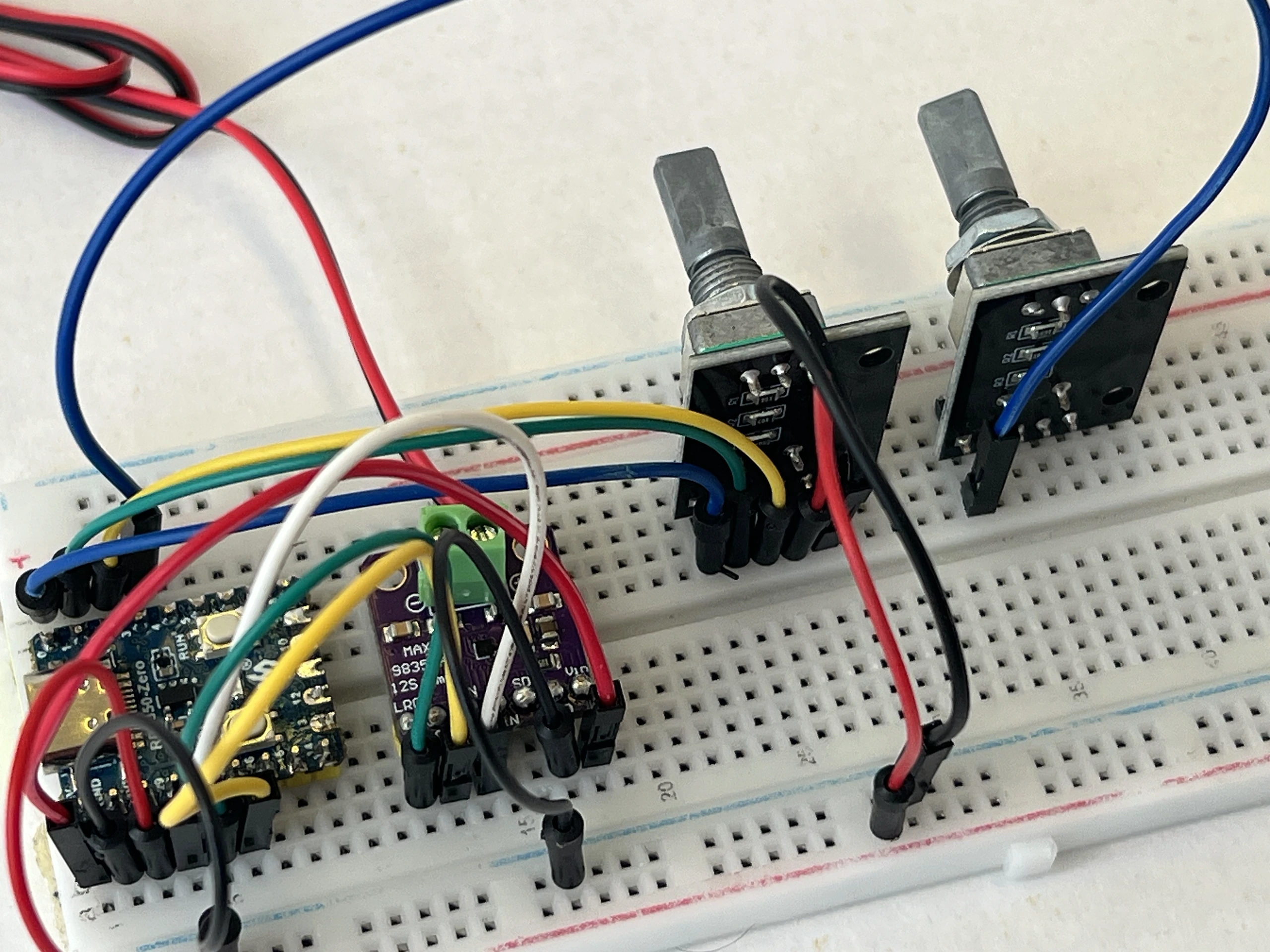

Nahaufnahme: So sieht es aus, wenn es stimmt. Zum Vergrößern antippen.
Steck ein blaues Kabel von F34 beim Regler nach J4 beim Chip.
F34 gehört zum Pin CLK, J4 zum Pin GP3. Dieselbe Reihenfolge wie beim ersten Regler, nur zehn Spalten weiter.
F34 · Pin CLK am Encoder 2 → nach J4 · Pin GP3 am Chip
