Schritt 23 von 38
Kapitel 3 · Encoder 2: Cutoff

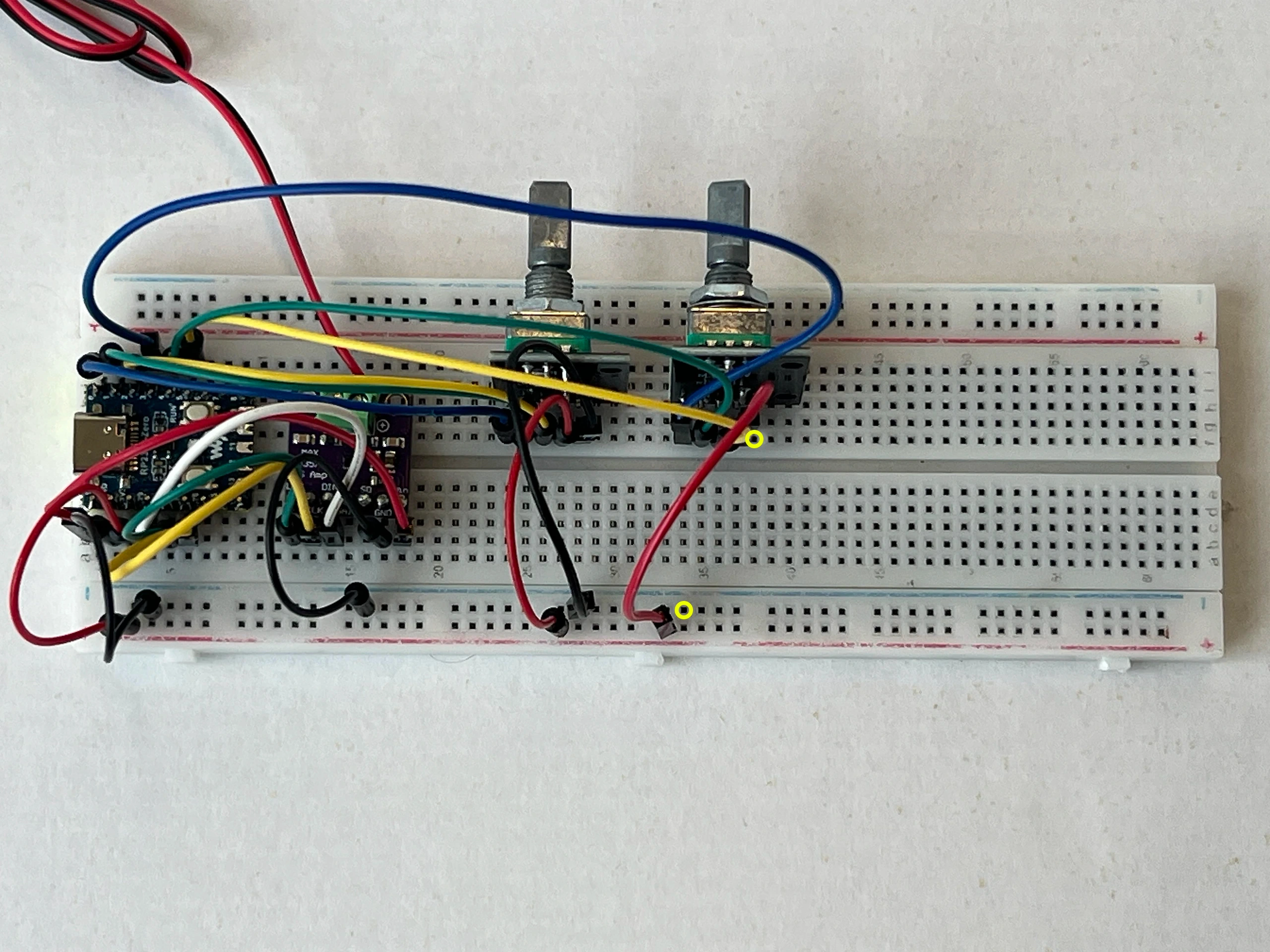

Übersicht: Gelb markiert ist, wohin es gehört. Zum Vergrößern antippen.

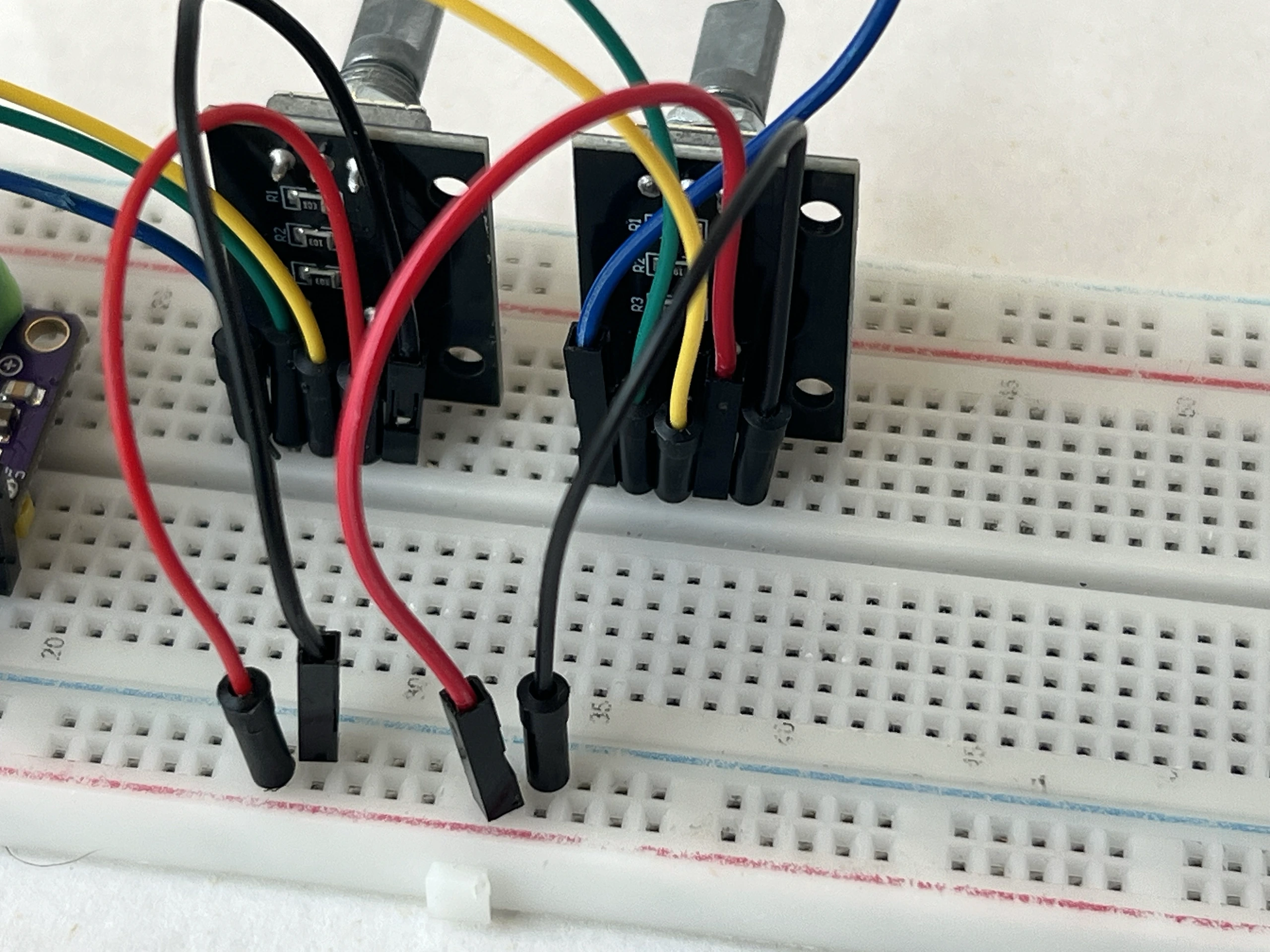

Nahaufnahme: So sieht es aus, wenn es stimmt. Zum Vergrößern antippen.
Steck ein schwarzes Kabel von F38 beim Regler in die Minus-Schiene am Rand.
F38 gehört zum Pin GND, und die Minus-Schiene ist die Reihe mit dem blauen Strich.
F38 · Pin GND am Encoder 2 → nach Minus-Schiene
