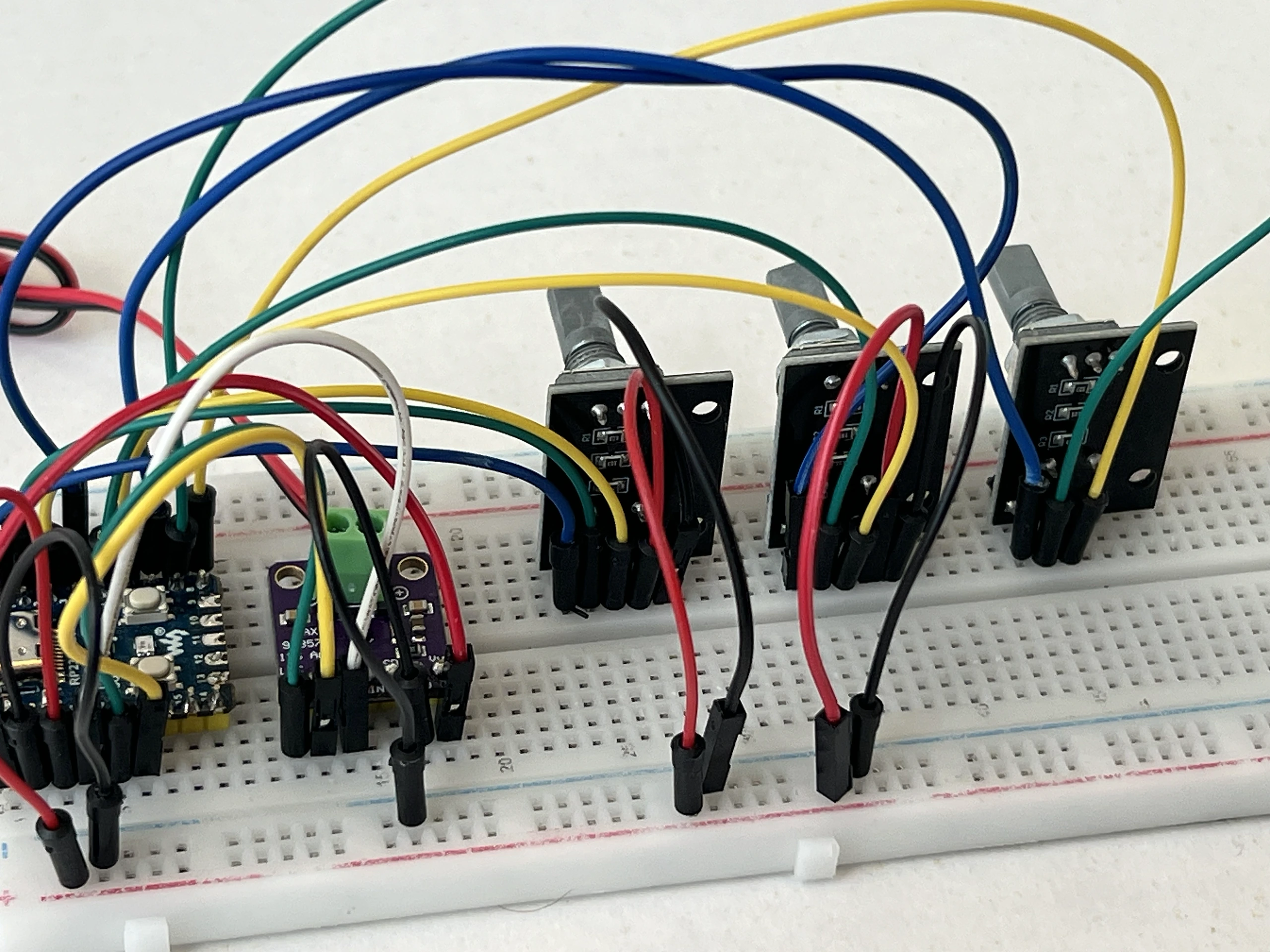

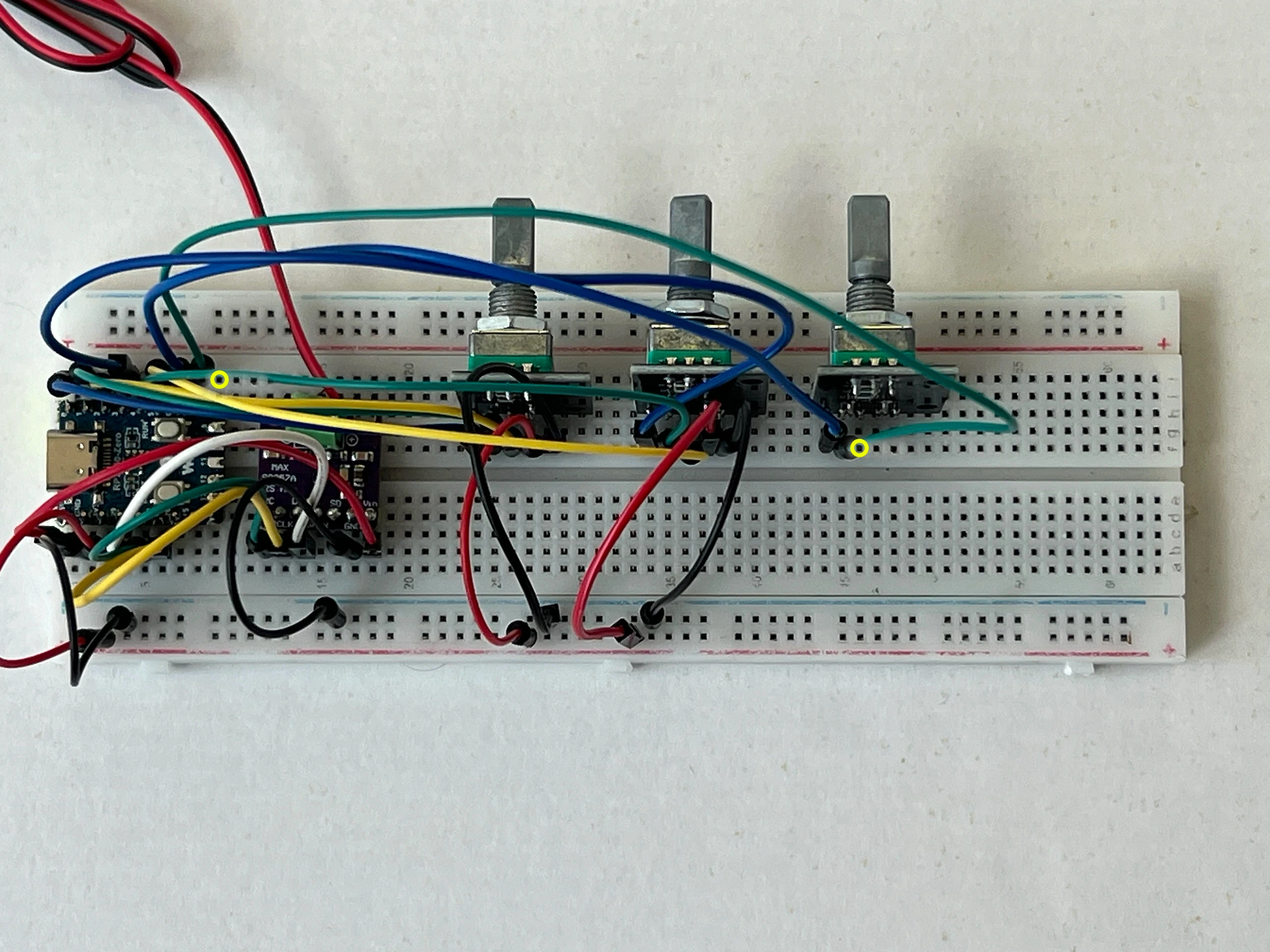

Übersicht: Gelb markiert ist, wohin es gehört. Zum Vergrößern antippen.Nahaufnahme: So sieht es aus, wenn es stimmt. Zum Vergrößern antippen.
Steck ein gelbes Kabel von F46 beim Regler nach J9 beim Chip. Der Knopf im Regler lässt sich drücken. Er springt zur vorigen Melodie.
F46 gehört zum Pin SW, J9 zum Pin GP8. Ausprobieren kannst du das aber erst nach den beiden nächsten Kabeln: Vorher hat der Regler keinen Strom. Mit J9 ist die Reihe J auf dieser Seite des Chips voll. Beim vierten Regler geht es deshalb auf die andere Längsseite.
F46 · Pin SW am Encoder 3 → nach J9 · Pin GP8 am Chip
