Schritt 15 von 38
Kapitel 2 · Encoder 1: Morph

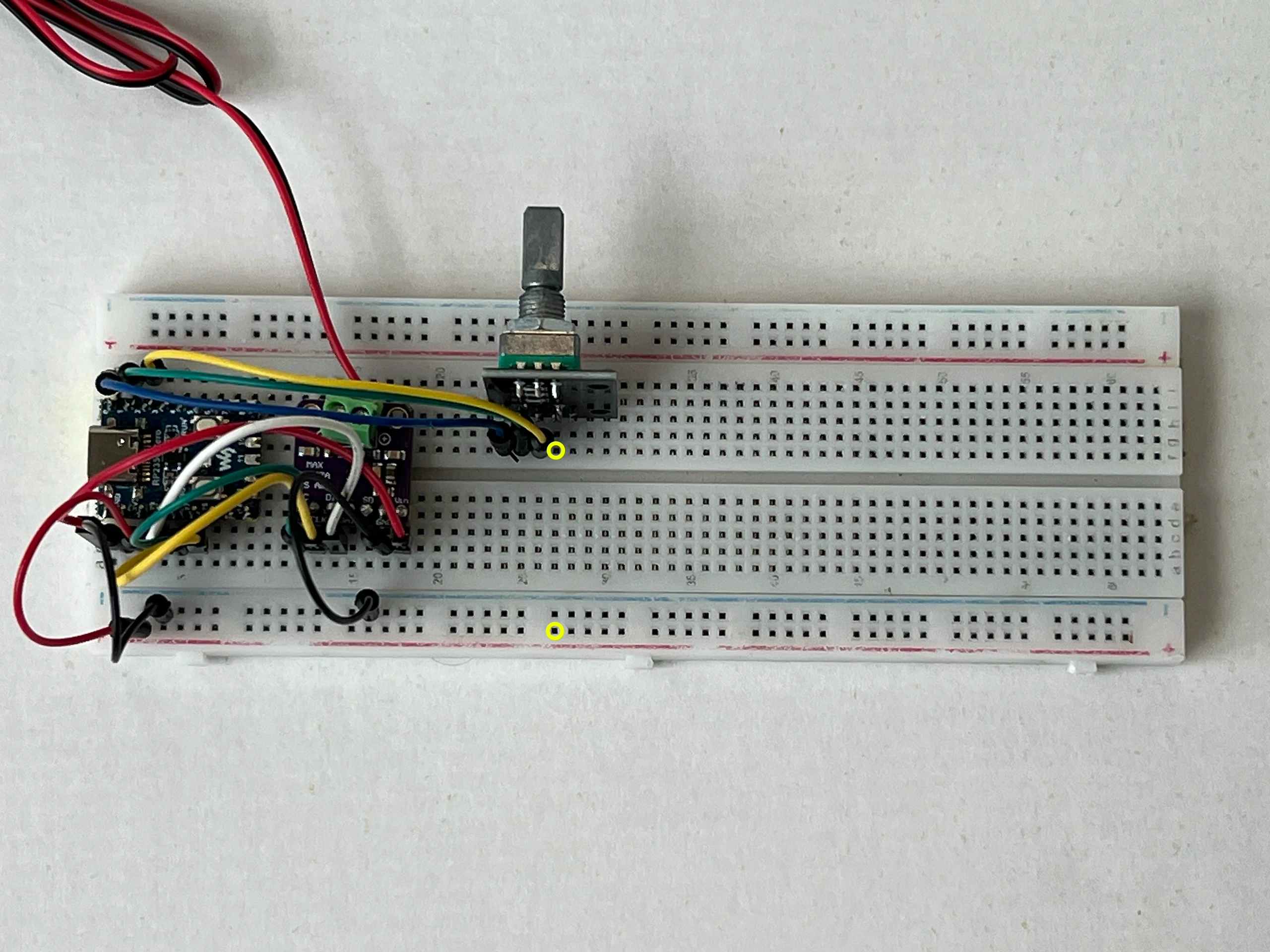

Übersicht: Gelb markiert ist, wohin es gehört. Zum Vergrößern antippen.

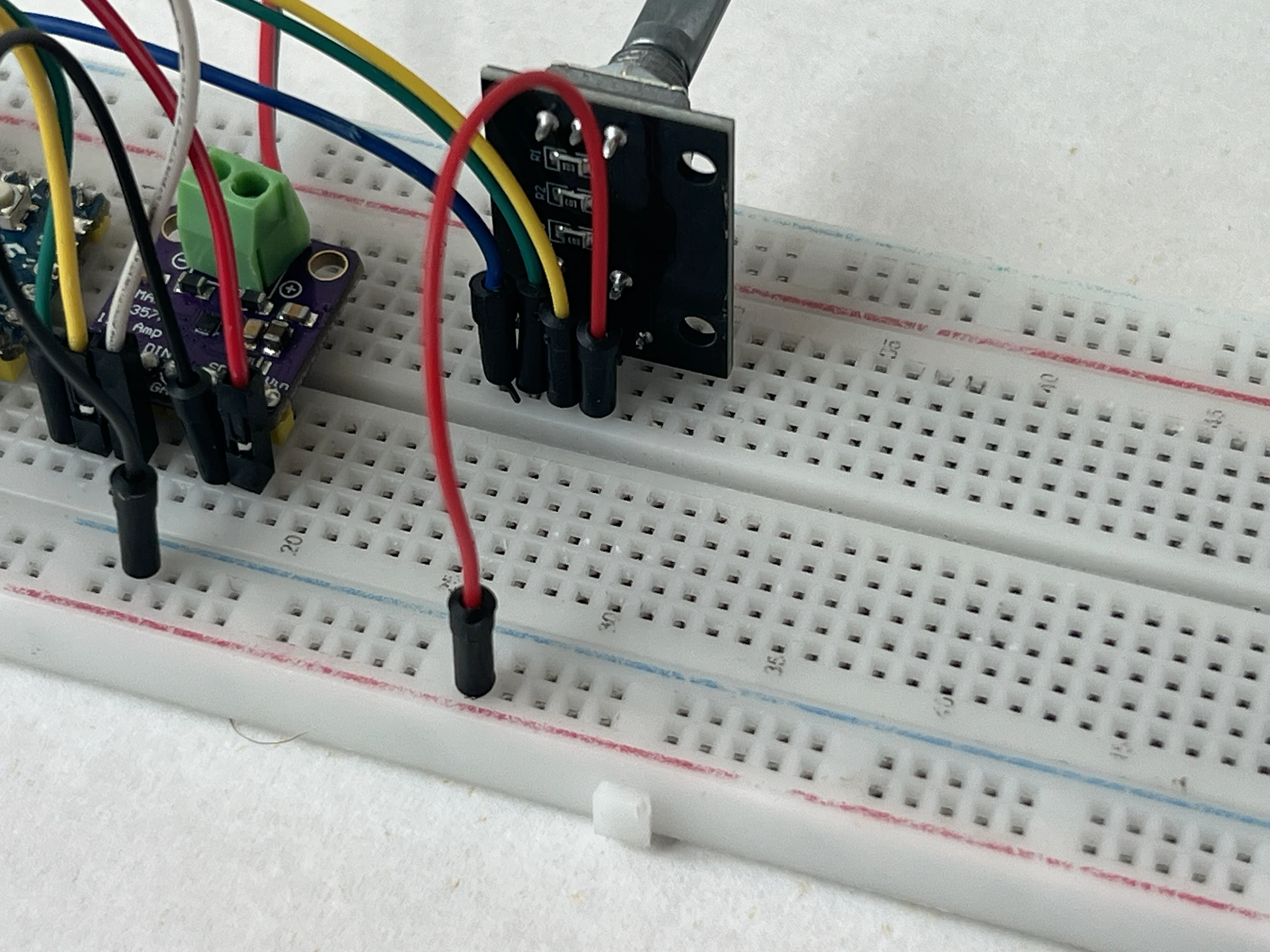

Nahaufnahme: So sieht es aus, wenn es stimmt. Zum Vergrößern antippen.
Steck ein rotes Kabel von F27 beim Regler in die Plus-Schiene am Rand.
F27 gehört zum Plus-Pin des Reglers. Nimm dieselbe Randleiste wie in Schritt 5. Ohne Strom kann der Chip vom Regler nichts lesen.
F27 · Pin + am Encoder 1 → nach Plus-Schiene
