Schritt 33 von 38
Kapitel 5 · Encoder 4: Release

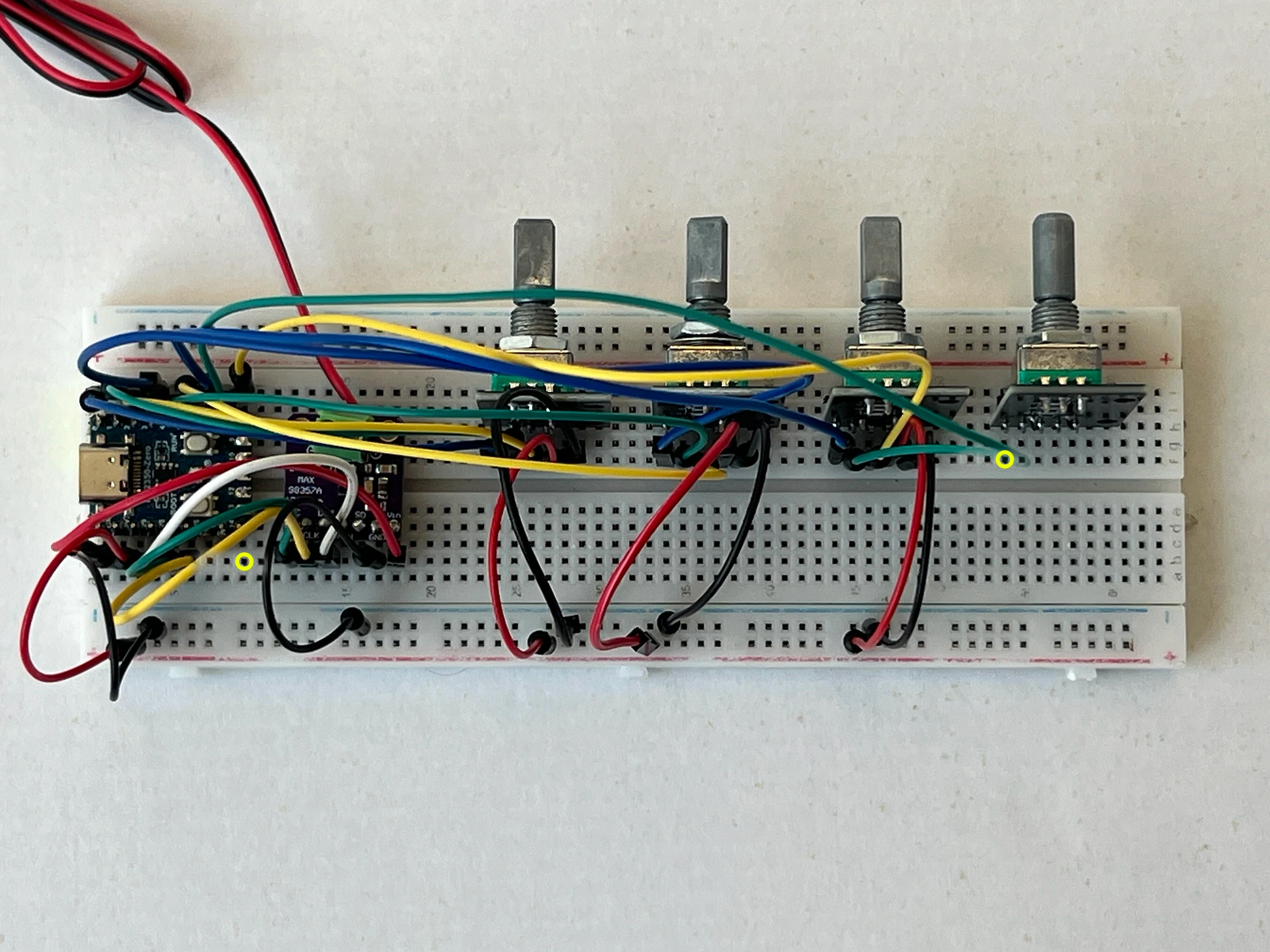

Übersicht: Gelb markiert ist, wohin es gehört. Zum Vergrößern antippen.

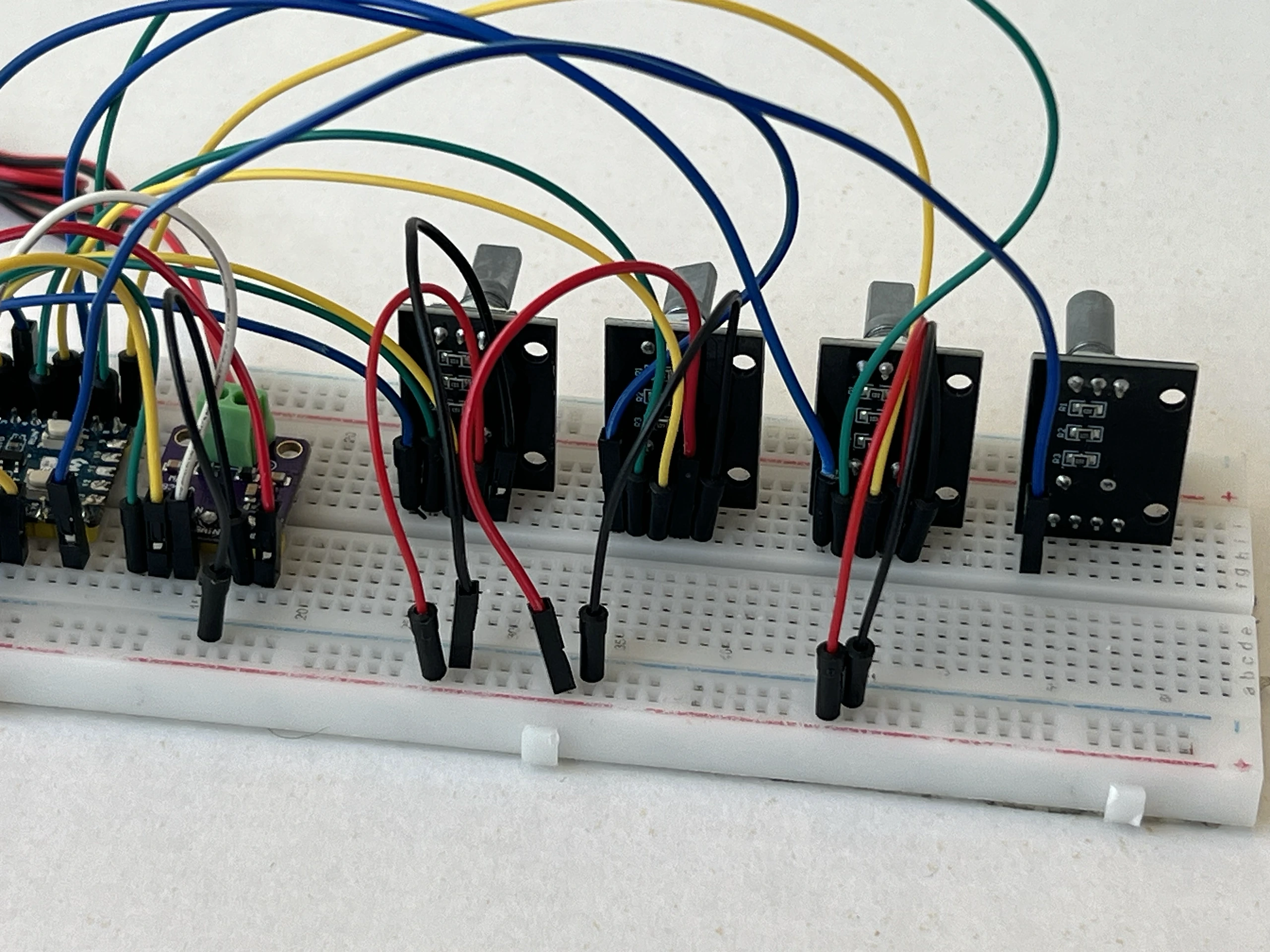

Nahaufnahme: So sieht es aus, wenn es stimmt. Zum Vergrößern antippen.
Steck ein blaues Kabel von F54 beim Regler nach B9 beim Chip.
F54 gehört zum Pin CLK. B9 liegt auf der anderen Längsseite des Chips, in derselben Spalte wie der Pin GP14.
F54 · Pin CLK am Encoder 4 → nach B9 · Pin GP14 am Chip
