Schritt 3 von 38 Kapitel 1 · Audio-Fundament

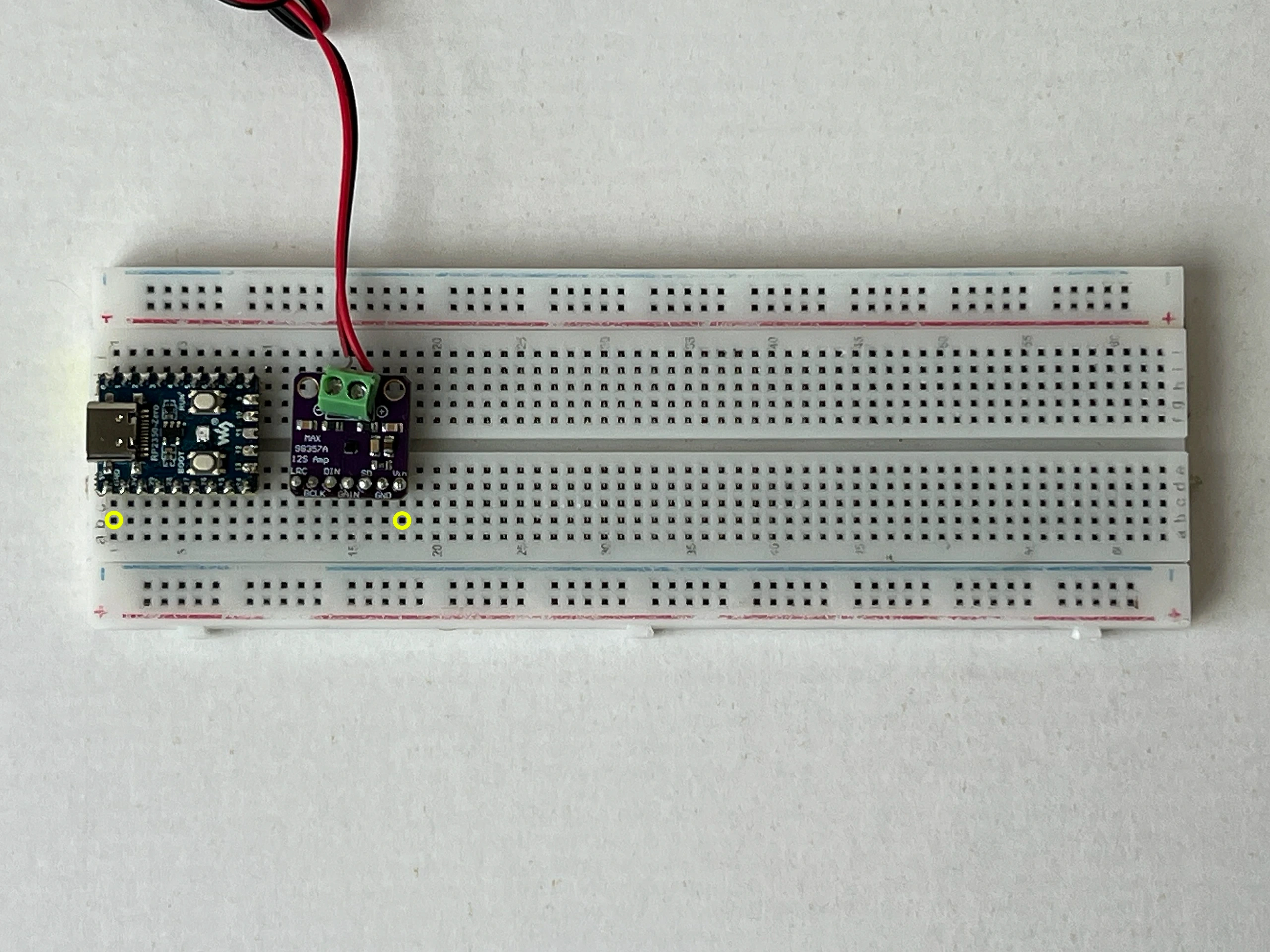

Das ganze Steckbrett von oben. Gelbe Ringe markieren die beiden Enden: B1 am Chip und B18 am Audioboard. — Übersicht: Gelb markiert ist, wohin es gehört. Zum Vergrößern antippen.

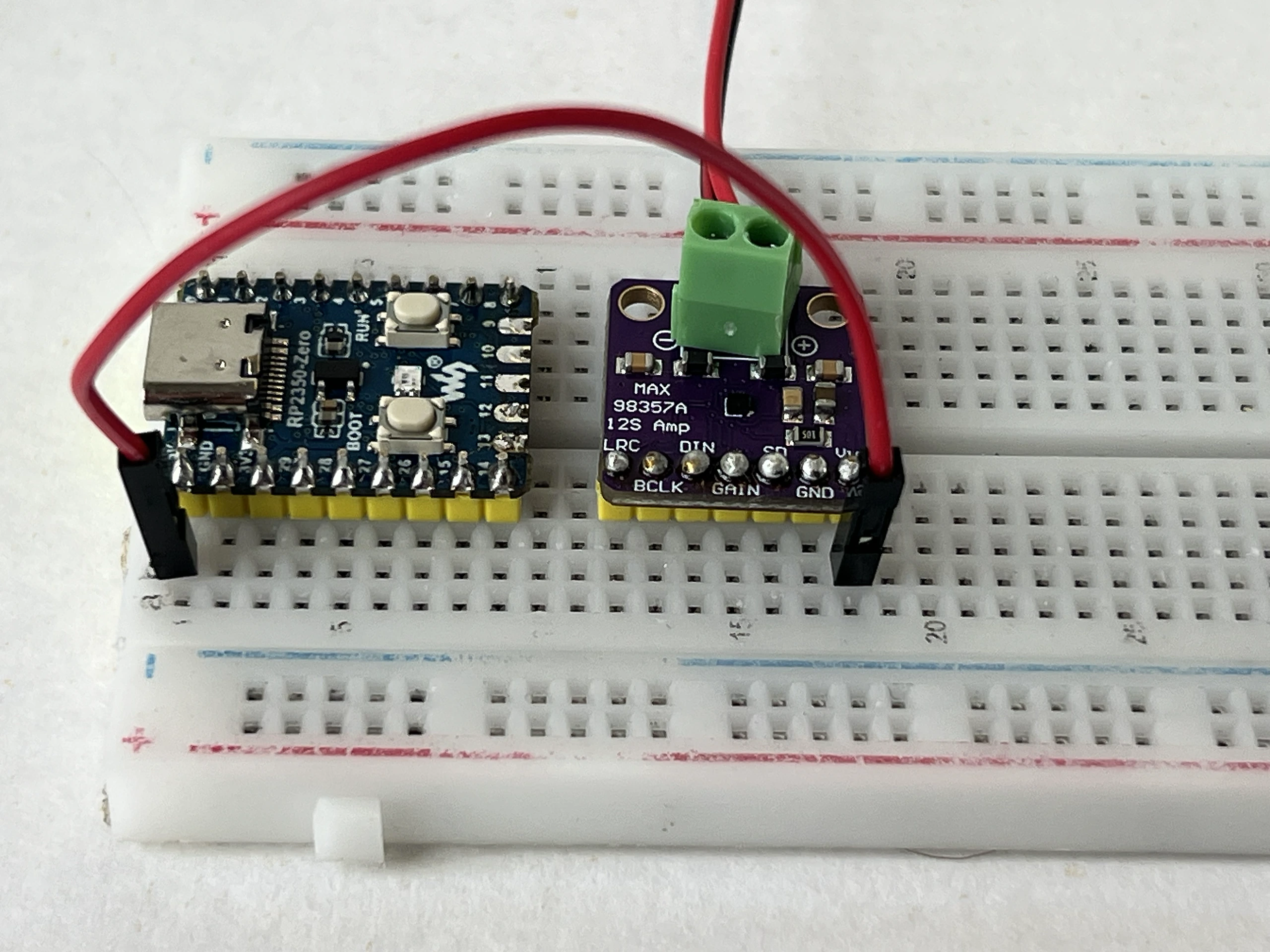

Aus der Nähe: das Kabel steckt fertig, zwischen B1 am Chip und B18 am Audioboard. — Nahaufnahme: So sieht es aus, wenn es stimmt. Zum Vergrößern antippen.

Steck ein rotes Kabel von B1 beim Chip nach B18 beim Audioboard.

Der Pin 5V des Chips steckt in D1, und B1 liegt in derselben Spalte 1. Am Audioboard heißt der Pin auf Spalte 18 VIN. Ein rotes Kabel ist im ganzen Aufbau Plus.

B1 · Pin 5V am Chip nach B18 · Pin VIN am Audioboard

Warum ist es egal, welches der fünf Löcher?

Unter dem weißen Kunststoff liegen kleine Metallklammern. Immer fünf Löcher in derselben Spalte teilen sich eine Klammer. Was in einem dieser fünf Löcher steckt, hängt damit am selben Draht wie alles andere in der Gruppe.

Deshalb steckt der Pin des Chips in D1 und dein Kabel in B1: beide in Spalte 1, beide in derselben Fünfergruppe. Du musst das Kabel nirgends anklemmen, du steckst es einfach daneben.

Die Rille in der Mitte trennt zwei Gruppen: A bis E ist die eine, F bis J die andere. Über die Rille geht nichts hinüber. Genau deshalb sitzt der Chip auf der Rille. So bekommt jede seiner beiden Pin-Reihen eigene Löcher.

Fünf Löcher in einer Spalte hängen unter dem Brett an derselben Klammer; hier ist sie rot. Was du in eines der fünf steckst, ist mit den anderen vier verbunden, egal in welches. Über die Rille in der Mitte geht nichts hinüber: die fünf Löcher darunter hängen an der grauen Klammer, und die ist eine andere.
